Схема светодиодного драйвера. Драйверы для светодиодов: что такое, для чего нужен, принцип работы, характеристики, разновидности, схема подключения, как сделать своими руками, модели, средние цены. LED-источники должны подключаться к электросети через специальные устройства, стабилизирующие ток – драйверы для светодиодов. Это преобразователи напряжения переменного тока 220 В в постоянный ток с необходимыми для работы световых диодов параметрами. Только при их наличии можно гарантировать стабильную работу, длительный срок эксплуатации LED-источников, заявленную яркость, защиту от короткого замыкания и перегрева.
Ранее на нашем сайте уже проскакивала информация о том, ( в своем приоритете ) используются в LED источниках света. Конечно, есть хорошие, есть плохие, есть дорогие и очень дешевые.
Если Вы живете в большом городе, то проще купить в каком-нибудь розничном магазине. Это и быстро и просто.
Но что делать, если Вы находитесь в глубинке. Старый LED дайвер сгорел, а нового купить негде? У большинства появится ответ – Интернет Вам в помощь! И будут правы. Но, как правило, посылки из столицы в глубинку идут до 2 недель. Нам же хочется всегда побыстрее. Основываясь на этом мы и решили показать, каким образом можно легко и быстро самостоятельно создать светодиодный драйвер.
Наш драйвер способен запитать до 40 Вт диодного света). С выходным напряжением до 37 В и током до 1,5 А. Для драйвера нам понадобятся:. Резистор 220 Ом. Подстроечный резистор от 0 до 2,5 кОм. Монтажная плата. И обычная схемка LM Максимально, на что она способна – это 1,5А.

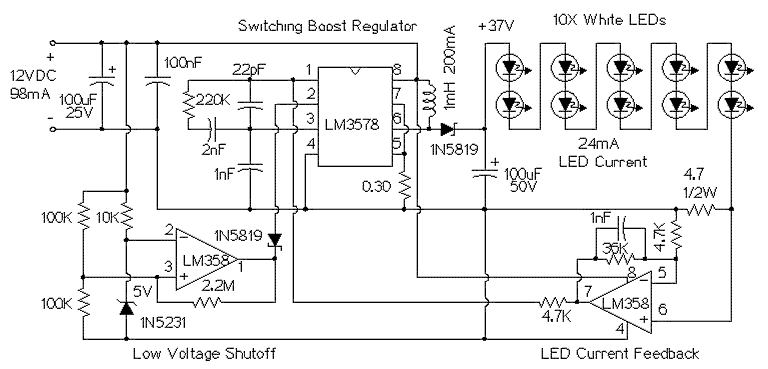

Ниже Вы можете видеть схемку, нарисованную на коленке. Из нее все понятно без слов. Что и куда «тыкать». Если что-то не понятно, то задавайте вопросы.
Драйвер абсолютно рабочий. Ну и теперь по порядку, что необходимо сделать:. Берем плату и рисуем перманентным маркером схему. На местах будущего крепления электронных компонентов сверлим отверстия. Еще раз обводим маркером и травим плату. Готовимся к монтажу компонентов на плату.
Схема Драйвер Для Светодиодов 12в
Здесь стоит отметить, что LM 317 нужно разместить на радиатор, т.к. Нагрев у нее достаточно сильный в работе. Дорожки оставляем внизу. Volid 4.0.1 полную версию.
Схема Драйвер Для Светодиодов 12в Купить
И спаиваем компоненты согласно схеме. Не забываем припаять питающие и отходящие провода, после чего светодиодный драйвер, собранный своими руками готов к использованию.
